Eendraad canvas
Elektrische structuur, verbindingen en projectgegevens.

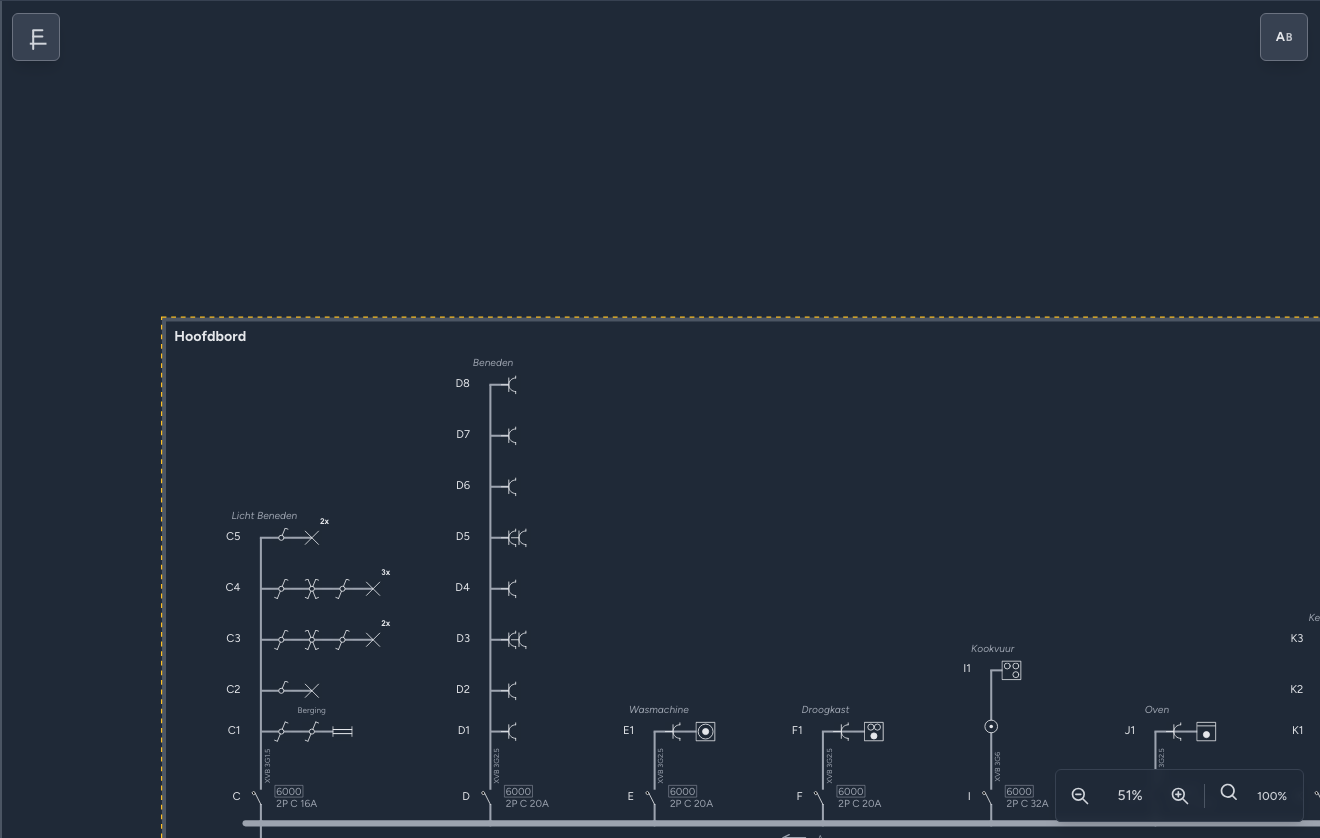

:ui-icon[canvas-eendraad] Eendraadschema
Het eendraad canvas beschrijft de elektrische opbouw van de installatie. Hier maak je borden, beveiligingen, stroombanen, eindpunten en verbindingen.
| Object | Waarom het telt |
|---|---|
| Bord | Bepaalt verdeelborden en voedingsrelaties. |
| Beveiliging | Toont automaten, differentiëlen, zekeringen en andere bescherming. |
| Stroombaan | Groepeert eindpunten en draagt kabel- en beveiligingsgegevens. |
| Eindpunt | Toont stopcontacten, lichtpunten, schakelaars, toestellen en andere punten. |
| Draad | Verbindt objecten en kan extra elektrische gegevens hebben. |
Onderdelen van het canvas
| Onderdeel | Beschrijving |
|---|---|
| Voedingskader | Overzicht van de bronnen, toestellen, aarding en één of twee rails die een hoofdbord voeden. |
| Gereedschap | Acties om de elektrische structuur toe te voegen en te wijzigen. |
Werkwijze
- Voeg een bord toe of selecteer een bestaand bord.
- Voeg beveiligingen en stroombanen toe.
- Voeg eindpunten toe vanuit de bibliotheek.
- Verplaats of dupliceer onderdelen waar nodig.
- Vul details aan in Eigenschappen.
- Verplaats de automatisch aangemaakte planplaatsingen rechtstreeks op het situatieplan, of gebruik SnelPlaatser om een reeks sneller af te werken.
