Plan canvas
Grondplannen, verdiepingen, geometrie en plaatsingen.
:ui-icon[canvas-plan] Situatieplan

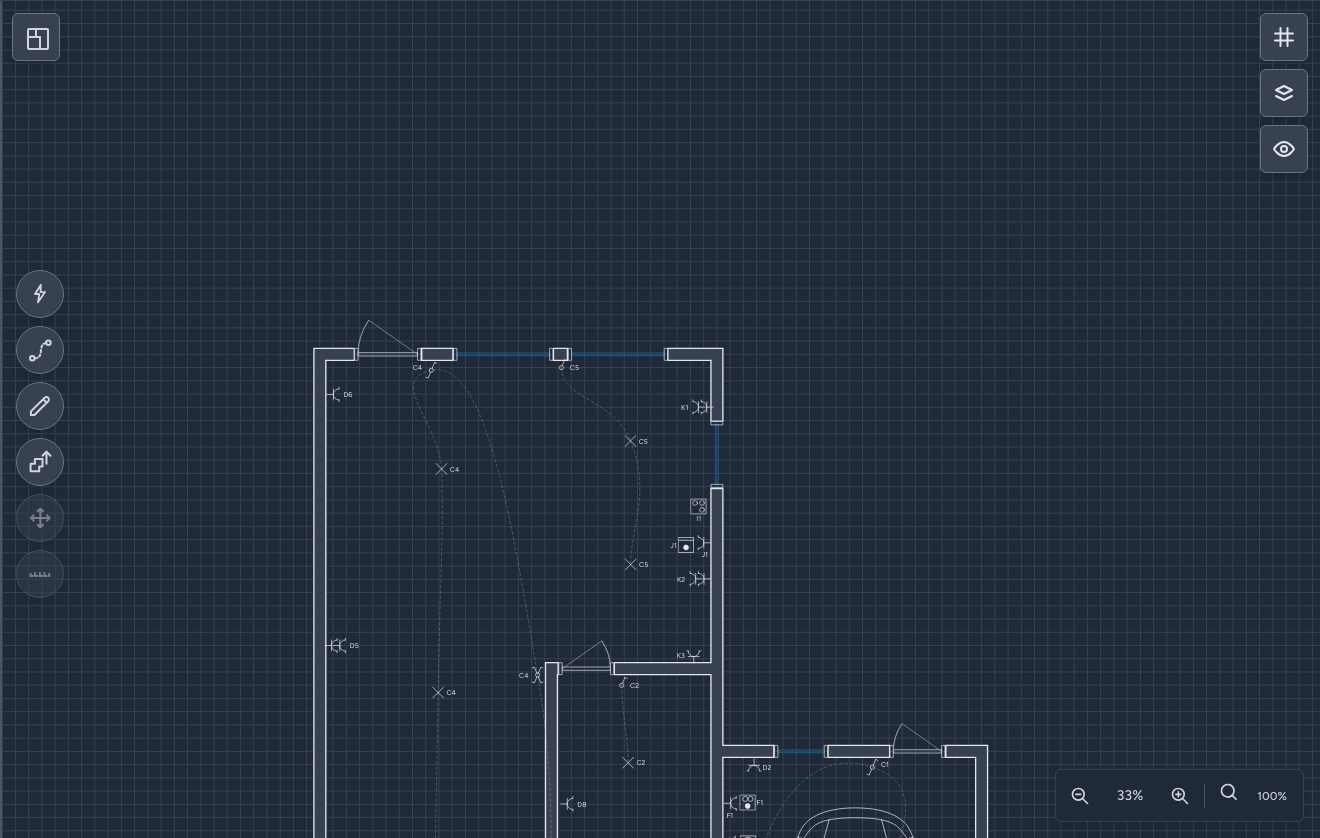

Het plan canvas koppelt het eendraadschema aan de fysieke ruimte. Je gebruikt het voor planachtergronden, verdiepingen, muren, openingen en plaatsingen.
| Taak | Gereedschap |
|---|---|
| Referentie importeren | Grondplan uploaden, bijsnijden en schalen. |
| Afmetingen zetten | Schaal met referentielijn en echte afstand. |
| Vloeren beheren | Toevoegen, hernoemen, ordenen, verwijderen en selecteren. |
| Hulpmiddelen | Raster, snap, projectiesnap, zichtbaarheid en achtergronddekking. |
| Geometrie tekenen | Muren, rechthoeken, punten, deuren, ramen en trappen. |
| Eindpunten plaatsen | Automatische standaardplaatsingen rechtstreeks verslepen of met SnelPlaatser afwerken en Eigenschappen aanpassen. |
Maak eindpunten eerst in eendraad
Ontbreekt een eindpunt in het schema, maak het daar eerst aan. Condui maakt dan automatisch de gekoppelde planplaatsing voor planwaardige symbolen. Verplaats die plaatsing rechtstreeks of met SnelPlaatser. Zo blijven validatie, Materiaallijst en PDF-export samenhangend.
